プラスチック・PWB評価試験

機械的 / 電気的特性試験

▶ 機械的特性試験一覧表
▶ 電気的特性試験一覧表
▶ その他の特性試験一覧表


機械的特性試験

静的機械特性を測定する引張強さ試験(TS)および曲げ強さ試験(FS)と、動的機械特性を測定する引張衝撃試験(TI)、アイゾット衝撃試験(II)およびシャルピー試験(CI)があります。その他にも接着剤の接着力測定を対象としたせん断強度試験などがあります。

TS FS TI II CL

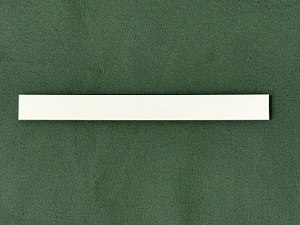

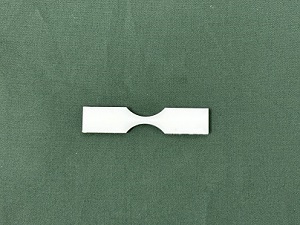

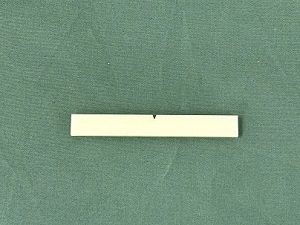

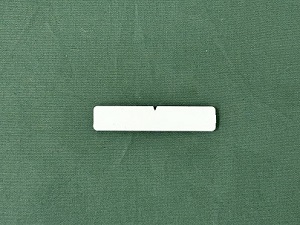

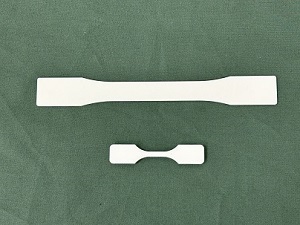

機械的特性試験 サンプル

電気的特性試験

高分子材料の電気的特性は、絶縁破壊試験(DS)、耐トラッキング性試験(CTI)、耐アーク試験(D495)、傾斜面トラッキング試験(IPT)、高電圧アークトラッキングレート試験(HVTR)および体積抵抗/表面抵抗(VR/SR)などがあります。

DS CTI D495 IPT HVTR VR SR

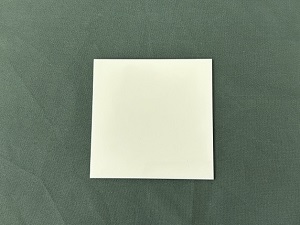

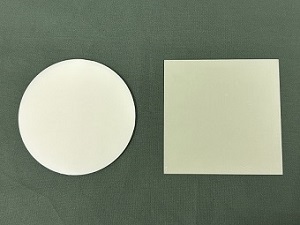

電気的特性試験 サンプル

その他の特性試験

高分子材料には機械的/電気的特性験の他にも、短期的な熱的特性試験や発火性試験も製品の使用にあたって大変重要な物性となります。

BP HDT VST HAI HWI GWIT
その他特性試験 サンプル

さらに詳しい資料は、こちら

サービスカタログ
ケミトックス

熱可塑性樹脂であれば各種試験に用いる評価用サンプルの成形が可能です。また、厚み調整のための研磨作業も行っております。これによりサンプル作製から試験まで、材料の評価業務を一貫して行うことが可能です。また三次元測定機および3Dスキャナを保有しており、複雑な三次元構造物の形状測定が可能です。


機械的特性試験一覧表

試験名 規格番号 規格名 対象
引張強さ試験
(TS)
UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
UL746E Polymeric Materials-Industrial Laminate=Wiring Board プリント配線板
ASTM D412 Stsndard Test Method for Valucanized Rubber and Termoplastis Elastomers ゴム
ASTM D638 Stsndard Test Method for Tensile Property of Plastics プラスチック
フィルム
ASTM D882 Stsndard Test Method for Thin Plastics プラスチック
JIS K6911 熱硬化性プラスチックス一般試験方法 プラスチック
ISO 527 Plastics-Determination of Tensile Properties プラスチック
曲げ強さ試験
(FS)
UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
UL746E Polymeric Materials-Industrial Laminate=Wiring Board プリント配線板
ASTM D790 Stsndard Test Method for Flexural Properties プラスチック
プリント配線板
JIS K7171 プラスチック-曲げ特性の求め方 プラスチック
ISO 178 Plastics-Determination of Flexural Properties プラスチック
引張衝撃試験
(TI)
UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
ASTM D1822 Stsndard Test Method for Tensule -Impact Property プラスチック
JIS K7160 プラスチック-引張衝撃強さの試験方法 プラスチック
ISO 8256 Plastics-Determination of Tensile-Impact strength プラスチック
アイゾット衝撃試験
(II)
UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
ASTM D256 Stsndard Test Method for Determining the Izod Pendulumu Impact Resistance of Plastics プラスチック
JIS K6911 熱硬化性プラスチックス一般試験方法 プラスチック
ISO 180 Plastics-Determination of Izod Impact Strength プラスチック
シャルピー衝撃試験
(CI)
UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
ASTM D6110 Stsndard Test Method for Determining the Charpy Impact Resistance of Notched Specimens of Plastics プラスチック
JIS K6911 熱硬化性プラスチックス一般試験方法 プラスチック
ISO 179 Plastics-Determination of Cherpy Impact Properties プラスチック
接着剤強度試験 UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
UL746C Polymeric Materials-Use in Electrical Equipment Evaluations プラスチック
ASTM D1002 Stsndard Test Method for Apparent Shear Strngth of Single-Lap-Joint Adhesively Bonded Specimens プラスチック

電気的特性試験

試験名 規格番号 規格名 対象
絶縁破壊試験
(DS)
UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
ASTM D149 Stsndard Test Method for Dielectric Breakdown Voltage and Dielectric Strength of Solid Electrical Insulating Materials プラスチック
JIS C6911 熱硬化性プラスチックス一般試験方法 プラスチック
JIS C2110 固体電気絶縁材料-絶縁破壊の強さの試験方法 プラスチック
IEC60243 Electrical Strength of Insulating Materials プラスチック
耐トラッキング性試験
(CTI)
UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
ASTM D3638 Stsndard Test Method for Comparatine Tracking Index of Electrical Insulating プラスチック
IEC60112 Method for the Determination of the Proof and Comperative Tracking Indices of Solid Insulating Materials プラスチック
JIS C2134 固体絶縁材料の保証及び比較トラッキング指数の測定方法 プラスチック
耐アーク試験
(D495)
UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
ASTM D495 Stsndard Test Method for High-Voltage, Low-Current, Dry Arc Resistance of Solid Electrical Insulation プラスチック
JIS K6911 熱硬化性プラスチックス一般試験方法 プラスチック
JIS C2135 乾燥固体電気絶縁材料-高電圧小電流耐アーク性試験方法 プラスチック
IEC61621 Dry, solid insulating materials – Resistance test to high-voltage, low-current arc discharges プラスチック
傾斜面トラッキング試験
(IPT)
UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
UL746C Polymeric Materials-Use in Electrical Equipment Evaluations プラスチック
ASTM D2303 Stsndard Test Method for Loquid-Contaminant, Inclined-Plane Tracking and Erosion of Insulating Materials プラスチック
JIS C2136 過酷な条件下における電気絶縁材料の耐トラッキング性及び耐浸蝕性試験方法 プラスチック
JIS C2136 Electrical Insulation materials used under sever conditions-Test Method for evaluating resistance to tracking and erosion プラスチック
高電圧アークトラッキングレート試験
(HVTR)
UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
体積抵抗/表面抵抗
(VR/SR)
UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
ASTM D257 Stsndard Test Method for DC Resistance of Conductance of Insulating Materials プラスチック
JIA K6911 熱硬化性プラスチックス一般試験方法 プラスチック
JIS C2139 固体電気絶縁材料-体積抵抗率及び表面抵抗率の測定方法 プラスチック
IEC62631-3 Dielectric and resistiveproperties of Solid Insulatingmaterials プラスチック
部分放電試験
(PD)
IEC61730-2 Photovaltaic model safty quarification プラスチック
IEC60664-1 Insulation coordination for equipment within low-valtage systems プラスチック

その他の特性試験

試験名 規格番号 規格名 対象
ボールプレッシャー試験
(BP)
UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
UL746C Polymeric Materials-Use in Electrical Equipment Evaluations プラスチック
JIS C60695-10-2 耐火性試験-異常発生熱-ボールプレッシャー試験方法 プラスチック
IEC60695-10-2 Fire Hazard testing:Abnornal Heat-Ball Pressure test プラスチック
電気用品安全法 電気用品に用いられる熱可塑性プラスチックのボールプレッシャー温度の登録精度に規定される試験方法 プラスチック
荷重たわみ温度試験
(HDT)
UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
ASTM D648 Standard Test Method for Deflection Temperature of Plastics Under Flexural Load in the Edgewise Position プラスチック
JIS K7191 プラスチック-荷重たわみ温度の求め方 プラスチック
ISO 75 Plastics — Determination of temperature of deflection under load プラスチック
ビカット軟化点温度試験
(VST)
UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
ASTM D1525 Standard Test Method for Vicat Softening Temperature of Plastics プラスチック
JIS K7206 プラスチック-熱可塑性プラスチック-ビカット軟化温度(VST)試験方法 プラスチック
ISO 306 Thermoplastic Materials-Determination of Vicat Softning Temperature プラスチック
大電流アーク発火試験
(HAI)
UL746A Polymeric Materials-Short Term Property Evaluations プラスチック
プリント配線板
