米国規格AEC-Q101とは
AECは、Automotive Electronics Councilの略称であり、大手自動車メーカーと米国の大手電子部品メーカーが設立した、車載用電子部品信頼性の規格化のための民間団体です。その中でもAEC-Q101は車載用電子部品に特化した規格で、事実上の世界標準規格であり、米国はもちろん、欧米でも車載向けの電子部品規格として広く採用され、日本国内でもパワーデバイスを始めとする多くの電子部品メーカーが採用しています。AEC-Q101 “Failure Mechanism Based Stress Test Qualification For Discrete Semiconductors In Automotive Applications” は、トランジスタやダイオードなどのディスクリート半導体向けの各種信頼性試験について定められた規格です。昨今の電気自動車やハイブリッド自動車の普及、自動運転システムの開発に伴い、自動車用部品は、特に厳しい品質基準が要求されております。
この規格で要求する試験項目のうち、ケミトックスで対応可能な試験を以下に示します。
AEC-Q101対応試験一覧表
| 項目 | 試験名(記号) |
| テストグループA 環境ストレス加速試験 |
高加速寿命試験(HAST) |
| 高温高湿逆バイアス試験(H3TRB) | |
| HAST(電圧印加なし)(UHAST) | |
| オートクレーブ試験(AC) | |
| 温度サイクル試験(TC) | |
| 温度サイクル試験後の高温試験(TCHT) | |
| 温度サイクル試験後の剥離検査(TCDT) | |
| テストグループB 加速寿命シミュレーション試験 |
高温逆バイアス試験(HTRB) |
| 高温ゲートバイアス試験(HTGB) | |
| テストグループC パッケージアセンブリの完全性試験 |
はんだ耐熱性試験(RSH) |
| 熱抵抗測定(TR) | |
| はんだ濡れ性試験(SD) |
注：テストグループは、どの工程のどの部品に行うテストかが規定されています。詳細はエンジニアにご相談ください。
AEC-Q101に基づく試験サービス
ケミトックスでは、AEC-Q101に基づく信頼性評価を承っております。

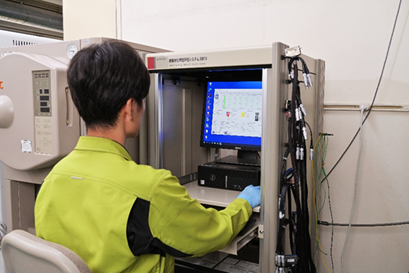

弊社では、最大3,000 Vまで出力可能なバイアステスタを保有しております。特に1,000 V対応のバイアステスタは、160ch保有しており、国内でもトップクラスの試験能力を有しております。微小電流値の連続測定機能により、抵抗値の経時変化を記録することで、高温高湿逆バイアス試験や高温逆バイアス試験、高温ゲートバイアス試験の対応が可能となっております。
また、高加速寿命試験(HAST)装置も所有し、本規格の高加速寿命試験で規定されている、130℃/85%RH/96時間または110℃/85%RH/264時間、オートクレーブ試験で規定されている、121℃/100%RH/96時間に対応することができます。また、先に記述したバイアステスタも併用することにより、電圧印加も可能で、最大80chを一度に試験することが可能です。
上記以外にも弊社では数多くの試験を承っております。試験のご相談等ありましたら、お気軽にご連絡ください。
お問い合わせ先
担当：須藤 正喜
TEL:03-3727-7111 FAX:03-3728-1710
 |
 |
