▶プリント配線板・高分子材料の体積抵抗率/表面抵抗測定(二重リング法による測定)
▶絶縁スリーブ・チューブの体積抵抗率測定
▶導電性材料の抵抗測定(ANSI/ESD S541)
▶絶縁抵抗測定
◆プリント配線板・高分子材料の体積抵抗率/表面抵抗測定(二重リング法による測定)
電圧を印加した際に、サンプル内部または表面を通じて流れる電流量を測定し、サンプルおよび電極条件に基づいて体積抵抗率/表面抵抗を算出します。ケミトックスでは、1.0×1017Ωまでの幅広い範囲の絶縁抵抗値を測定することが可能です。また、温湿度試験器と組み合わせることにより、各種温湿度環境下における評価にも対応しています。
 |
 |
| 体積抵抗測定例(JIS C6471) | 表面抵抗測定例(JIS C6481) |
プリント配線板や高分子材料の測定では、サンプルを円状とリング状の主電極、対向電極、ガード電極で挟んで測定を行います。体積抵抗測定では 層間(厚み方向)に、表面抵抗測定ではサンプル表層に電流が流れるように電圧を印加します。なお、規格によっては電圧印加の方向が異なるため、規格条件に従った設定が必要です。電圧印加中に電磁波の干渉を防ぐために、シールドボックス内で測定を実施します。測定は、規定電圧を印加し、1分間の充電後に抵抗値を読み取ります。充電時間とは、サンプルがコンデンサとして振る舞う場合に、抵抗値が安定するまでに必要な時間を指します。1分間の条件は、便宜的に測定条件を統一するため、JIS C2139、JIS C6471、JIS C6481で規定されているものです。

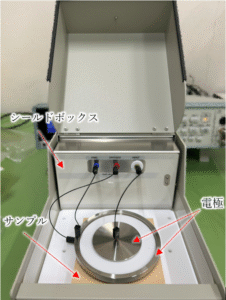

サンプルセッティング例
◆絶縁スリーブ・チューブの体積抵抗率測定
二重リング法ではセッティングできない、絶縁スリーブやチューブ等の特殊形状サンプルの体積抵抗率測定についても対応しています。一例として、IEC60684-2 “Flexible insulating sleeving – Part 2: Methods of test”の体積抵抗率測定に基づく体積抵抗率測定が可能です。本規格は、主に電気機器の導体、接続部の電気絶縁などに使用される絶縁スリーブの試験方法を規定しています。
ρ：体積抵抗率 (Ω・m)、L：電極の長さ (m)、R：測定抵抗値 (Ω)、d：スリーブの内径 (mm)、s：スリーブの厚さ (mm)、ln：自然対数
IEC60684-2に基づく測定方法
長さ250 mmのスリーブのサンプルにサンプルの内径より小さい内部電極を通します。サンプルの外側には外部電極として、長さ200 mmの高導電性金属塗料を塗布し、サンプルの両端にガード電極を取りつけます。測定の際は、直流500±15 Vの電圧を1分間印加後の抵抗値を読み取り、得られた測定値から体積抵抗率を算出します。

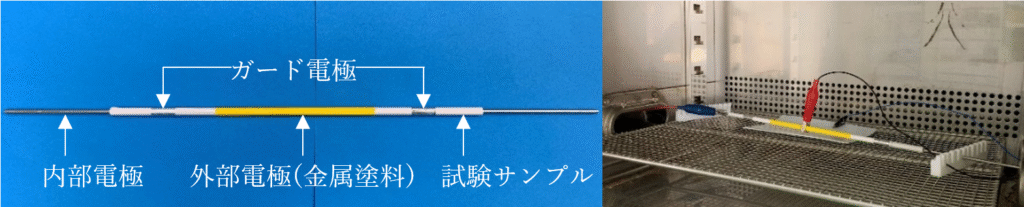

サンプルセッティング例
◆導電性材料の抵抗測定(ANSI/ESD S541)
電子機器の包装は、製造・輸送・保管中における物理的・環境的損傷の防止を目的としています。しかし、通常の包装材は静電気を蓄積・放電する可能性があり、静電気に敏感な電子部品(ESDS)に重大な損傷を与えることがあります。ANSI/ESD S541は、このような静電気による損傷を防ぐための包装材の材料特性および要求事項を定めた国際的な規格です。この規格では特性評価のために、表面抵抗測定(ANSI/ESD STM11.11)、体積抵抗測定(ANSI/ESD STM11.12)、2点間抵抗測定(ANSI/ESD STM11.13)の試験方法が参照されています。ケミトックスではこれらの測定に基づいた測定が可能です。
◆絶縁抵抗測定
体積抵抗および表面抵抗を含んだ銅張積層板の沿層絶縁抵抗測定をはじめ、プリント配線板のパターン間の絶縁抵抗測定、電子部品・製品における2点間の絶縁抵抗測定について対応可能です。-1,000 V ~+10,000 Vまで電圧印加が可能な試験装置を保有しており、幅広いニーズにお応えします。また、測定に必要なテーパーピンも弊社で取り揃えております。
絶縁抵抗測定例(沿層絶縁抵抗測定)
〇仕様
【デジタル超高抵抗/微小電流計】
・電圧印加範囲：±1 mV~±1,000 V
・電流測定範囲：1 fA~19.9999 mA
・抵抗測定範囲：10~3×1017Ω
【AC/DC耐電圧・絶縁抵抗試験器】
・電圧印加範囲：-1,000~-25 V、+0.05~+10,000 V
・電流測定範囲：5 nA~1 mA
・抵抗測定範囲：0.001 MΩ~100.000 GΩ
〇規格例
| 項目 | 規格番号 | 規格名 |
| 体積抵抗率測定 | JIS C2139-3-1 | 固体電気絶縁材料の誘電特性及び抵抗特性－第3-1部：直流電圧印加による抵抗特性の測定－体積抵抗及び体積抵抗率 |
| 表面抵抗率測定 | JIS C2139-3-2 | 固体電気絶縁材料の誘電特性及び抵抗特性－第3-2部：直流電圧印加による抵抗特性の測定－表面抵抗及び表面抵抗率 |
| 絶縁抵抗測定 | JIS C2139-3-3 | 固体電気絶縁材料の誘電特性及び抵抗特性－第3-3部：直流電圧印加による抵抗特性の測定－絶縁抵抗 |
| 絶縁抵抗測定 | JIS C5012 | プリント配線板試験方法 |
| 絶縁抵抗測定 | JIS C5016 | フレキシブルプリント配線板試験方法 |
| 体積抵抗率測定 絶縁抵抗測定 |
JIS C6471 | フレキシブルプリント配線板用銅張積層板試験方法 |
| 体積抵抗率測定 表面抵抗測定 絶縁抵抗測定 |
JIS C6481 | プリント配線板用銅張積層板試験方法 |
| 絶縁抵抗測定 | JIS K6911 | 熱硬化性プラスチック一般試験方法 |
| 体積抵抗率測定 表面抵抗率測定 絶縁抵抗測定 |
ASRM D257 | Standard Test Methods for DC Resistance or Conductance of Insulating Materials |
| 体積抵抗率測定 表面抵抗測定 |
IPC-TM-650 2.5.17 | Volume Resistivity and Surface Resistance of Printed Wiring Materials |
| 体積抵抗率測定 表面抵抗率測定 |
IPC-TM-650 2.5.17.1 | Volume and Surface Resistivity of Dielectric Materials |
| 体積抵抗率測定 | IEC60684-2 | Flexible insulating sleeving – Part 2: Methods of test |
| 表面抵抗測定 | ANSI/ESD STM11.11 | ESD Association Standard for Protection of Electrostatic Discharge Susceptible Items – Surface Resistance Measurement of Planar Materials |
| 体積抵抗測定 | ANSI/ESD STM11.12 | ESD Association Standard Test Method for Protection of Electrostatic Discharge Susceptible Items – Volume Resistance Measurement of Planar Materials |
| 2点間抵抗測定 | ANSI/ESD STM11.13 | ESD Association Standard Test Method for the Protection of Electrostatic Discharge Susceptible Items – Two-Point Resistance Measurement |
担当：須藤 正喜
TEL：03-3727-7111
| ご依頼の際は下記の試験依頼書にご記入のうえ、担当者にご送付ください。 | |
 |
 |
 |
